数字水网

立即咨询

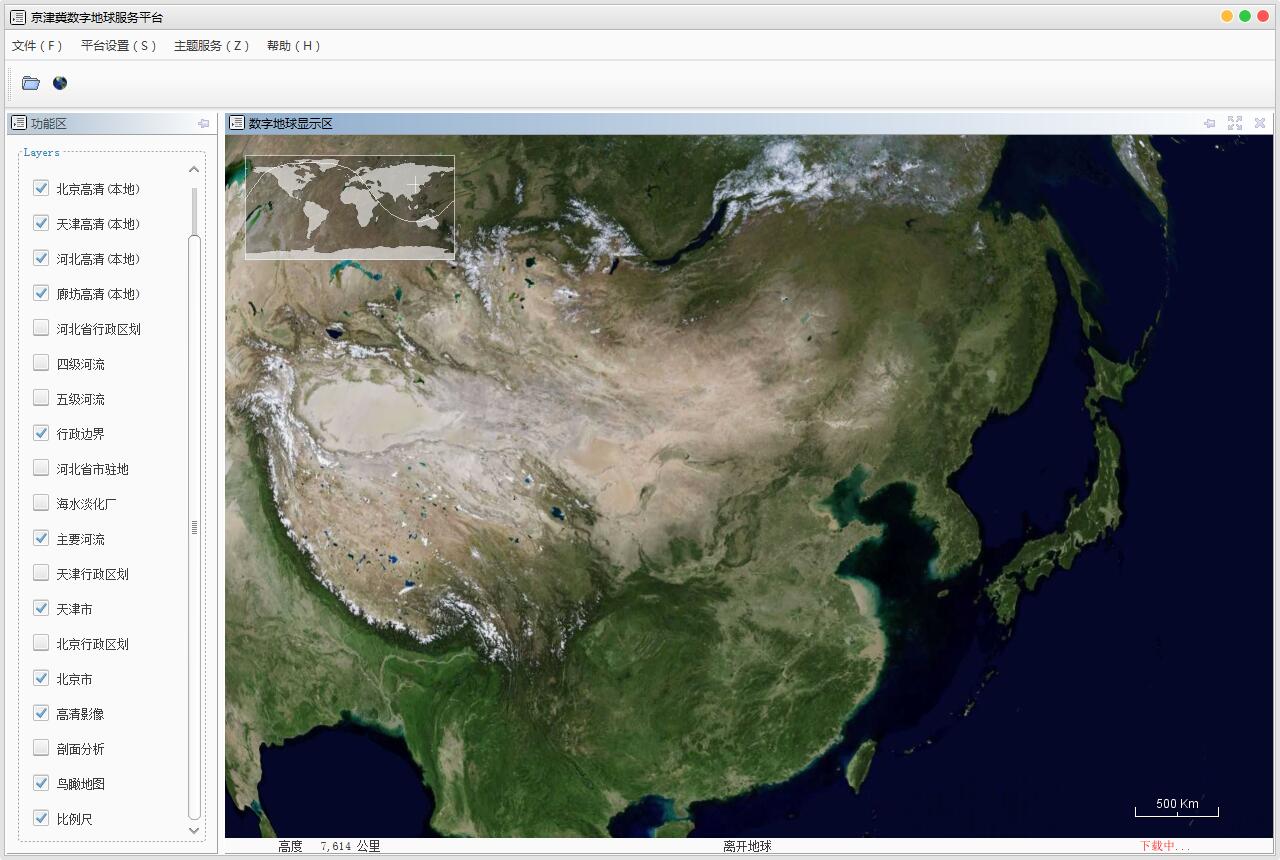

       基于三维GIS开发京津冀数字地球服务平台。以地理空间数据及遥感数据，构建三维可视化环境真实的反映地形、地貌、地物特征，给人们直观的视觉效果。并在二维三维空间数据下可视化表达的水网，如河流水系、水利工程的分布等。并结合已有的水利工情、雨水情数据库。基于数字水网为京津冀水安全提供更为直观的信息服务与决策支持。按主题服务划分包括社会经济、水利工程、河湖水系、监测模拟、水文气象、水资源、非常规水资源、河长制、应急服务、虚拟仿真、辅助决策11个主题。

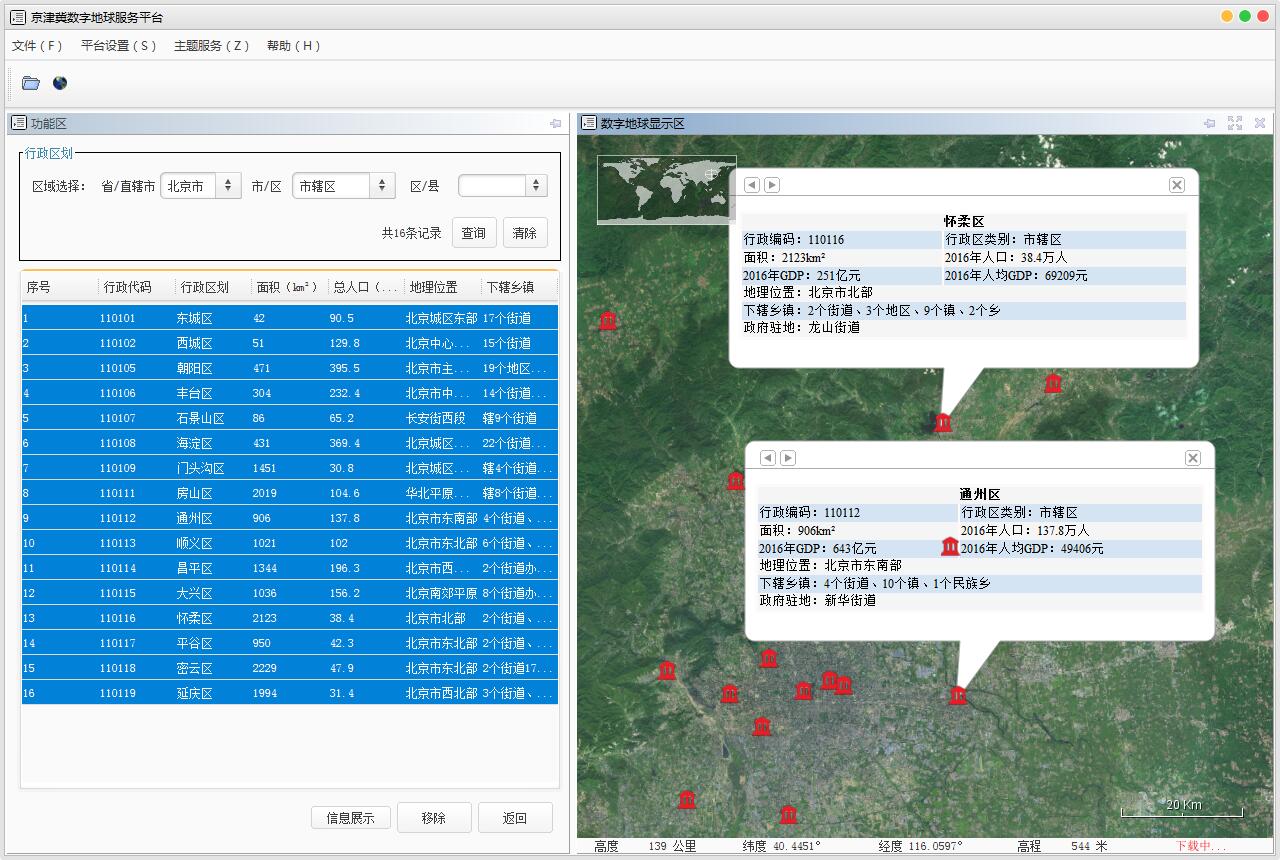

1.社会经济下的行政区划主题服务。主要展示京津冀地区行政区域的信息，包括行政编码、面积、人口、GDP、地理位置、下辖乡镇等信息。

2.水利工程主题主要以水利普查信息为基础，包括水库、水闸、泵站、引调水工程等等。

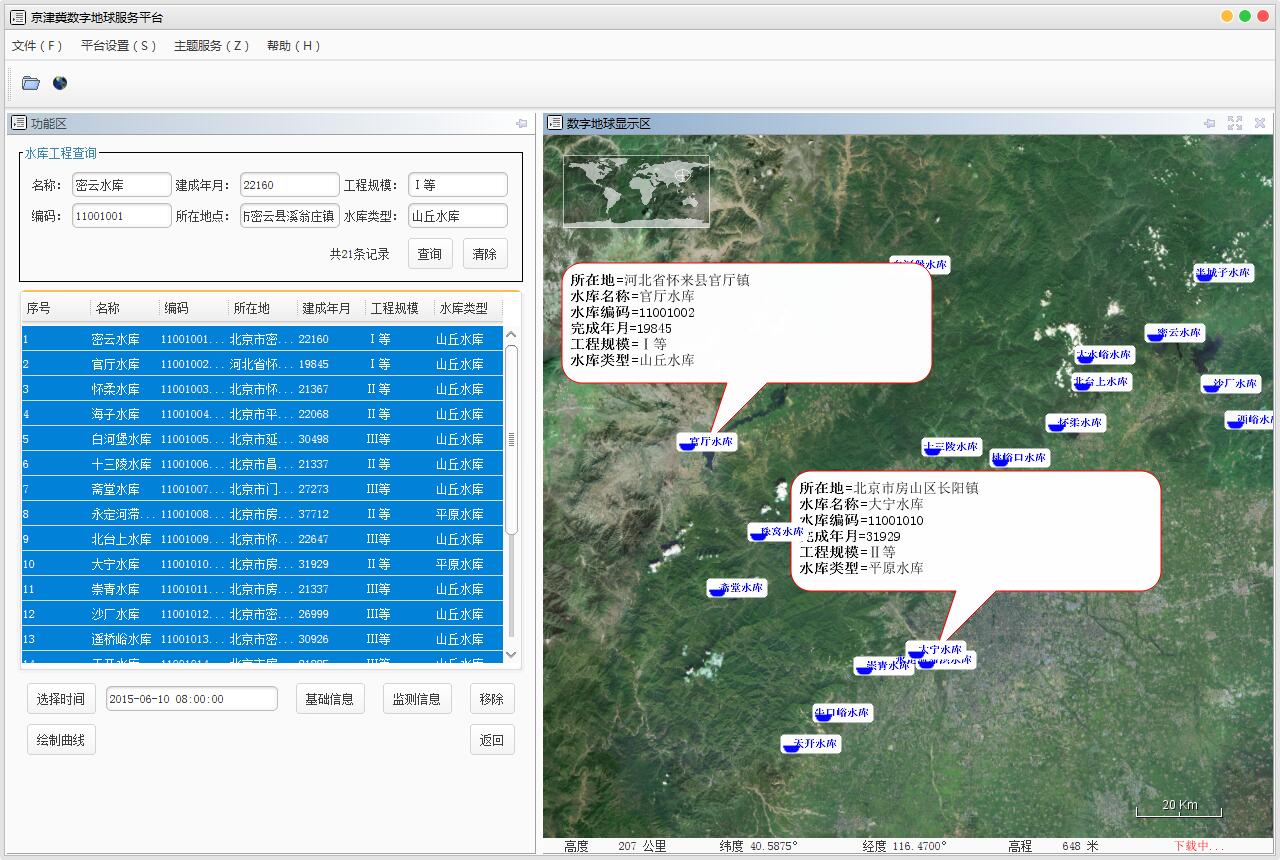

2.1水库工程通过名称、编码等信息查询北京市内所有水库工程，在数字地球显示区上展示水库所在地理位置及基础信息等。

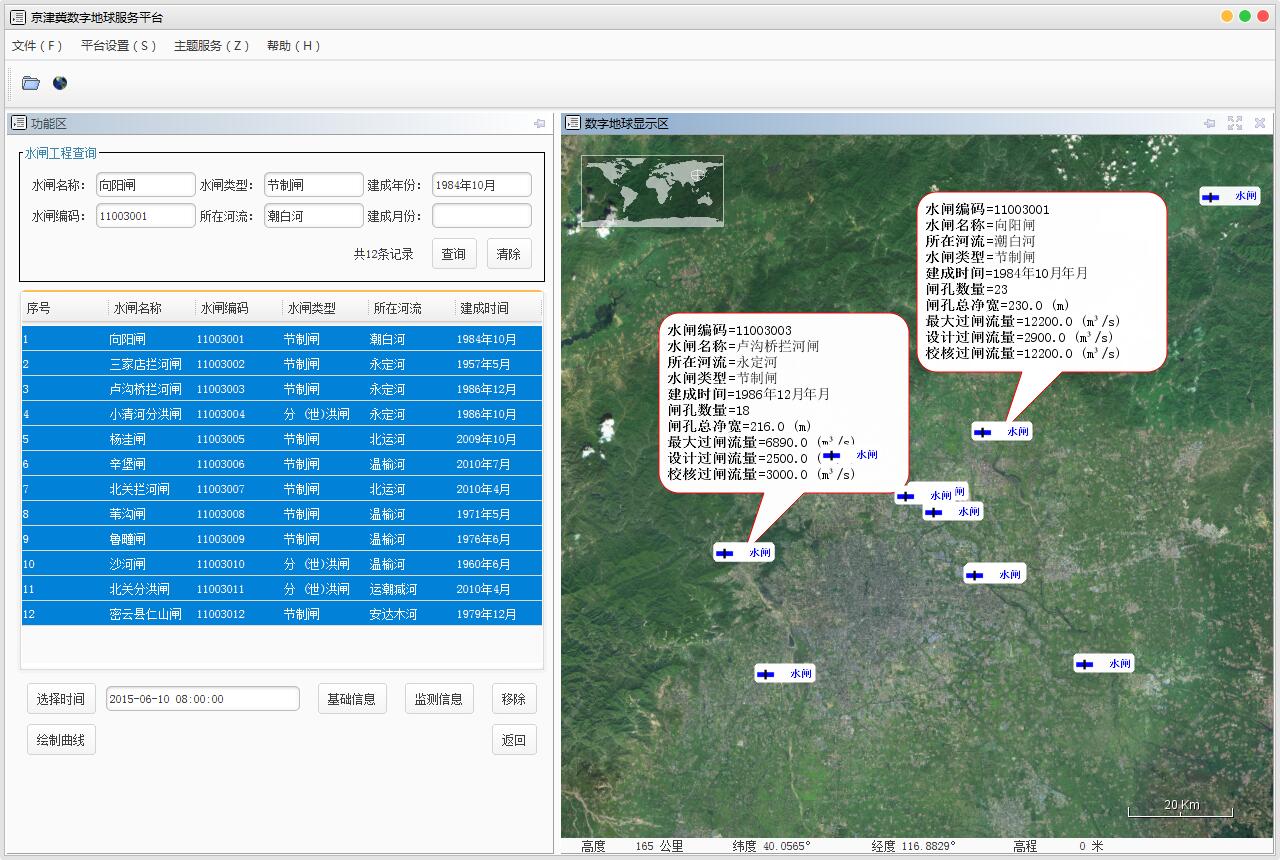

2.2水闸工程通过查询定位展示北京市所有水闸，在数字地球显示区中展示水闸所在地理位置及基础信息等，并可以对其实时信息进行监测。

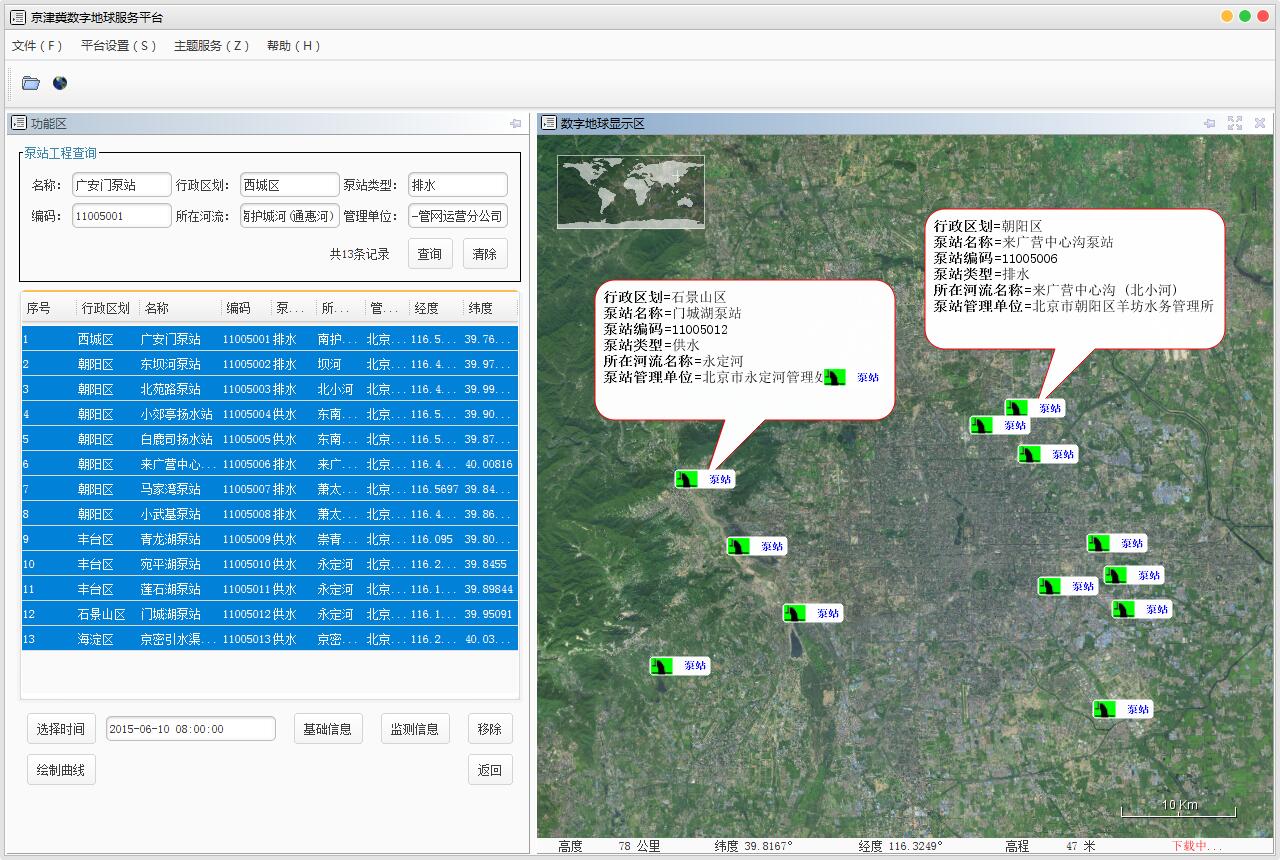

2.3泵站工程通过查询定位展示北京市所有泵站，在数字地球显示区中展示泵站所在地理位置及基础信息等，并可对其实时信息进行监测。

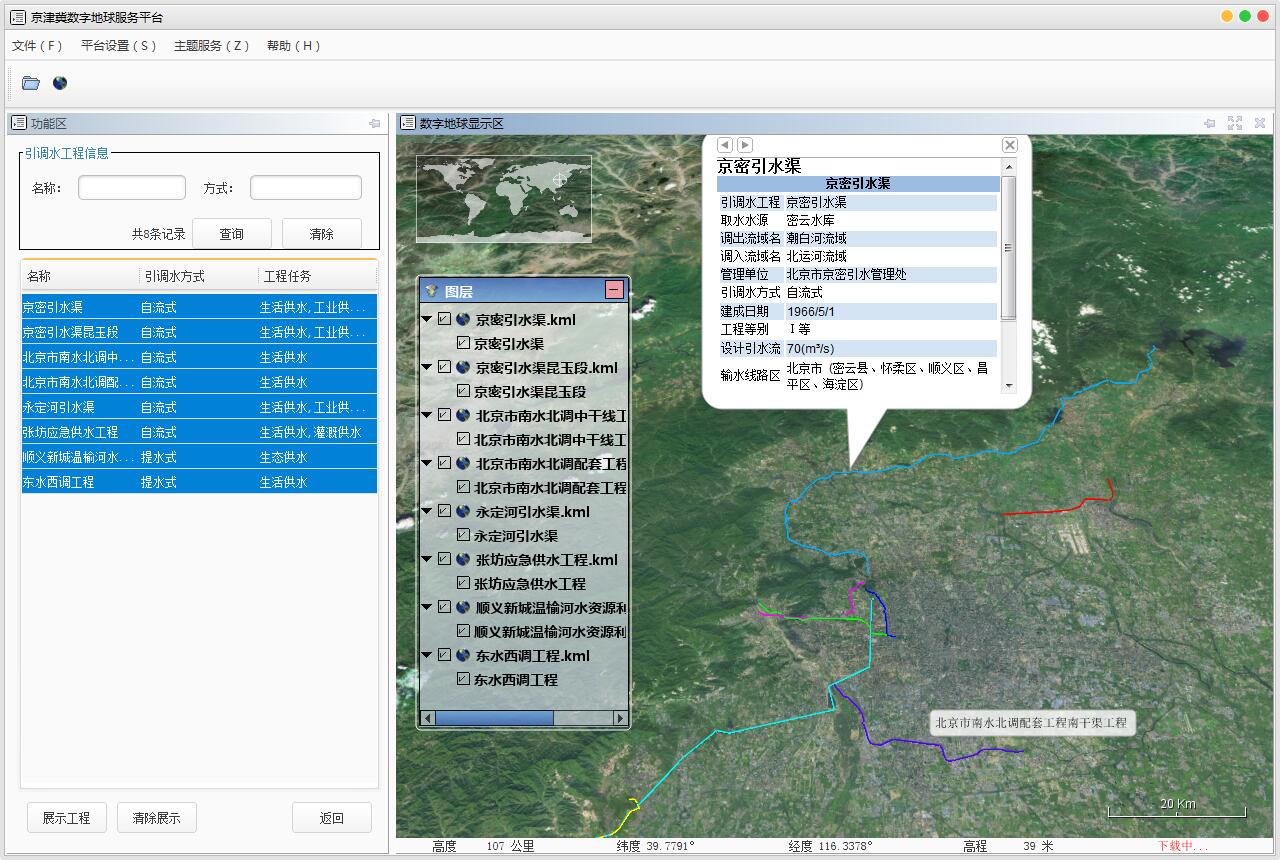

2.4引调水工程主要是北京市重要引调水工程如京密引水渠、永定河引水渠、南水北调中线工程、配套南干渠工程信息进行展示。

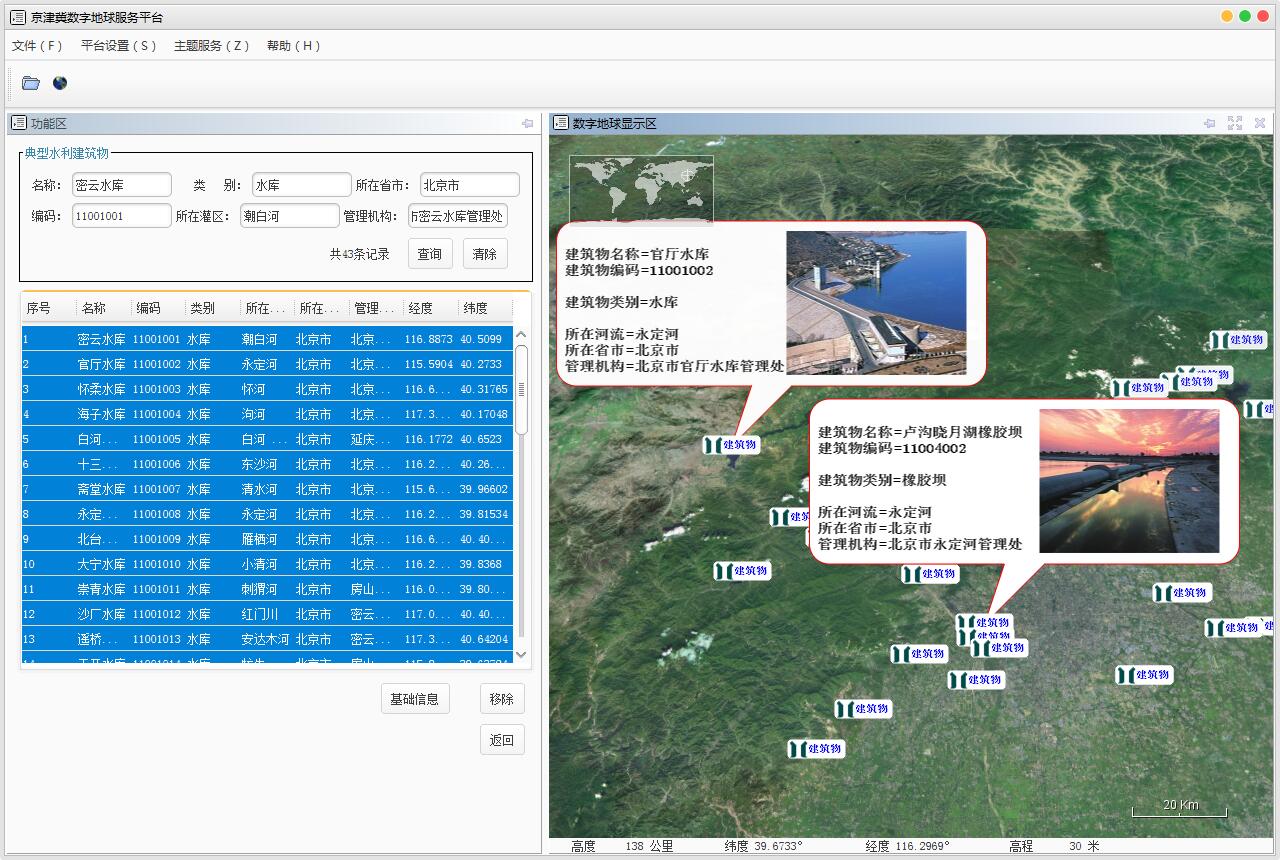

2.5水利建筑物主要是将的水利工程的图片进行管理与展示，如水库、泵站、橡胶坝、拦河闸等水利工程。

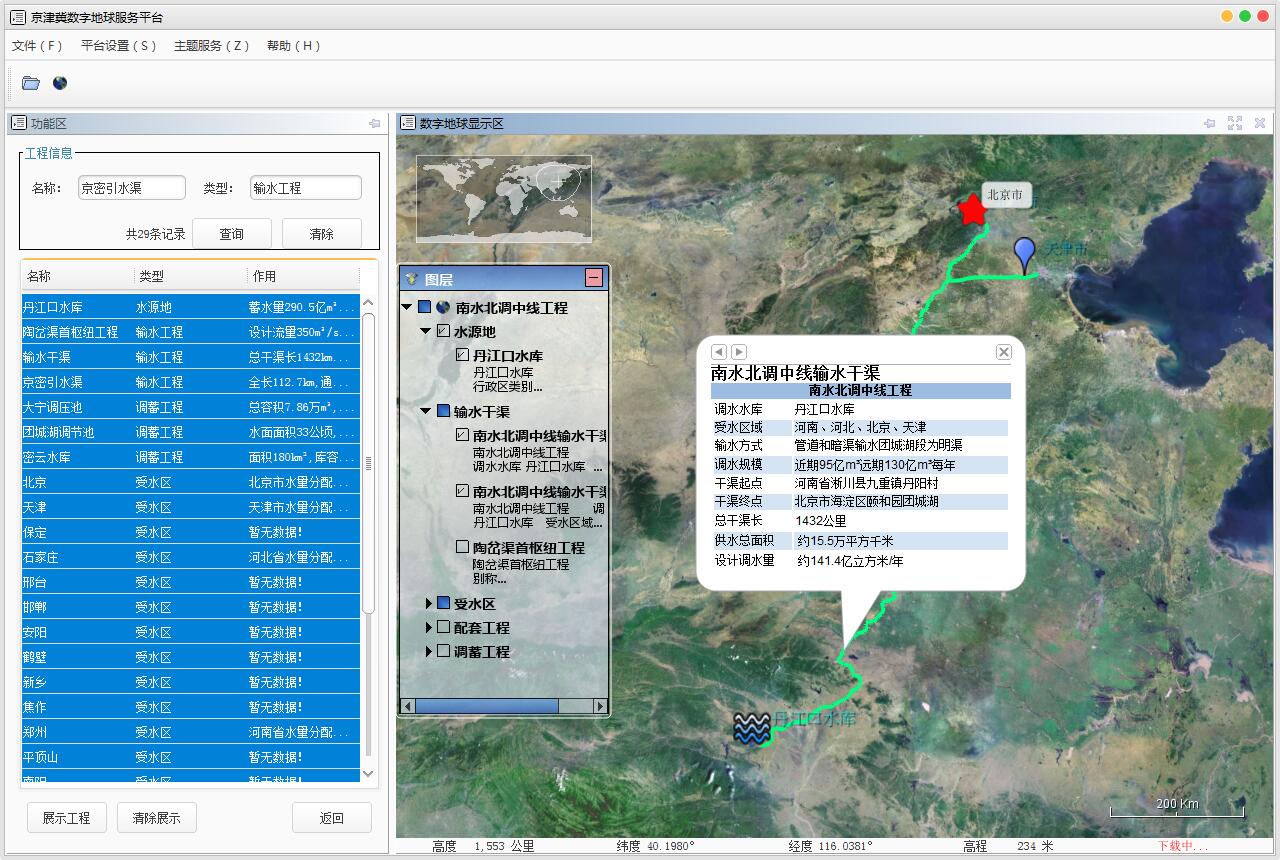

2.6南水北调中线工程主要对工程信息展示，包括丹江口水库水源地、渠首枢纽工程、南水北调中线工程输水干渠、受水区域、调蓄工程等等。

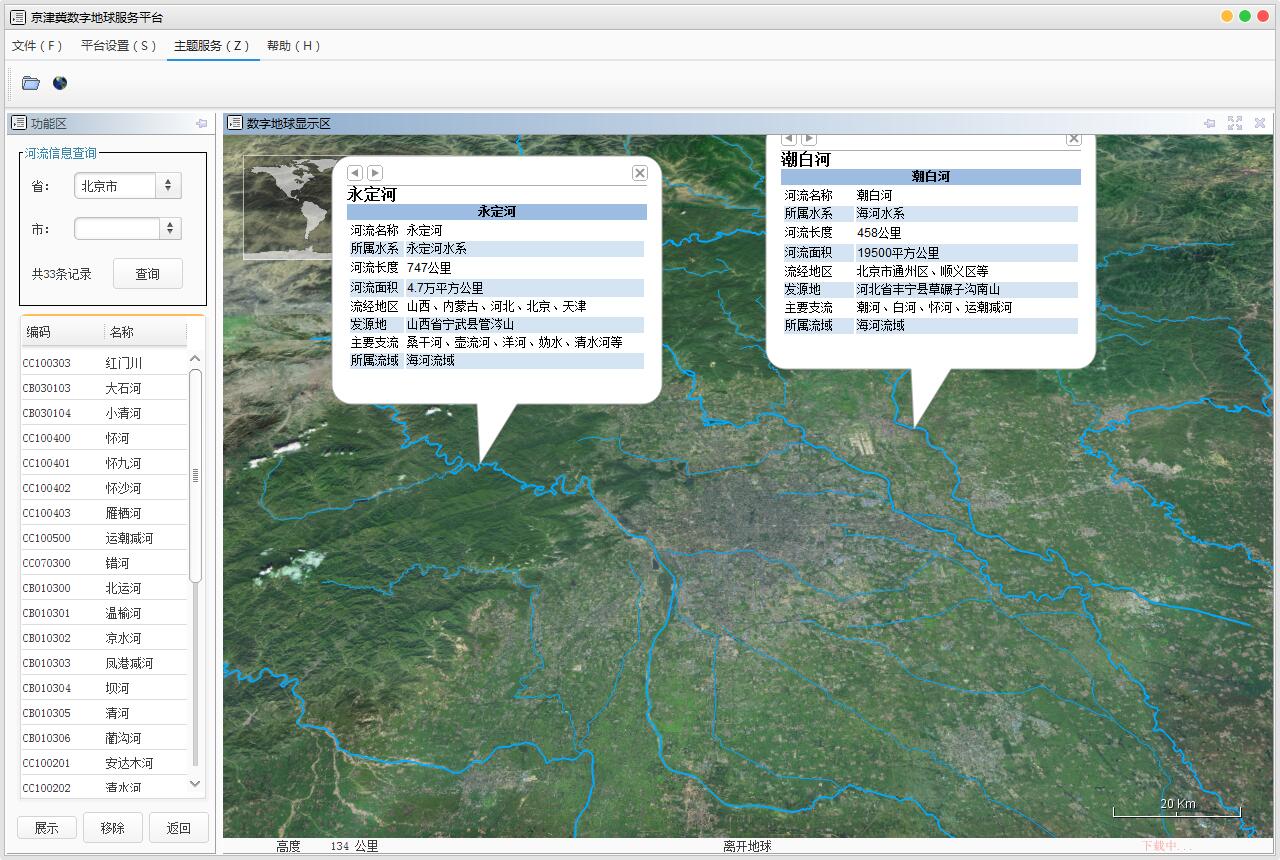

3.河湖水系主题以河流信息为例，主要对北京市、天津市和河北省境内的所有河流的空间信息的及基础信息的展示， 北京市境内河流分布情况如下图所示。

4.监测模拟主题中包括了雨水情监测、水功能区监测等等。

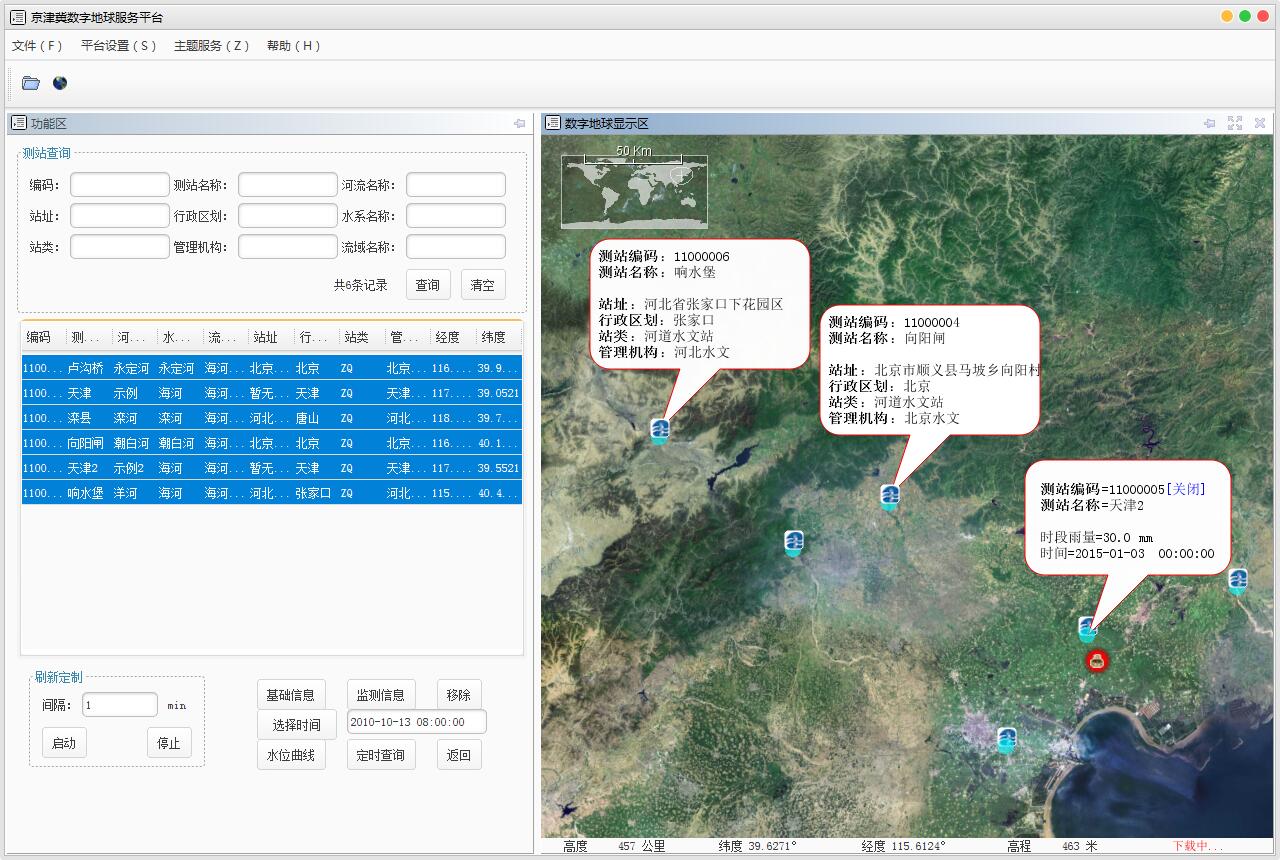

4.1雨水情监测主要是对京津冀地区的河道水库水文雨量站点信息进行展示及实时信息监测，超过警戒水位或雨量时进行预警提示。

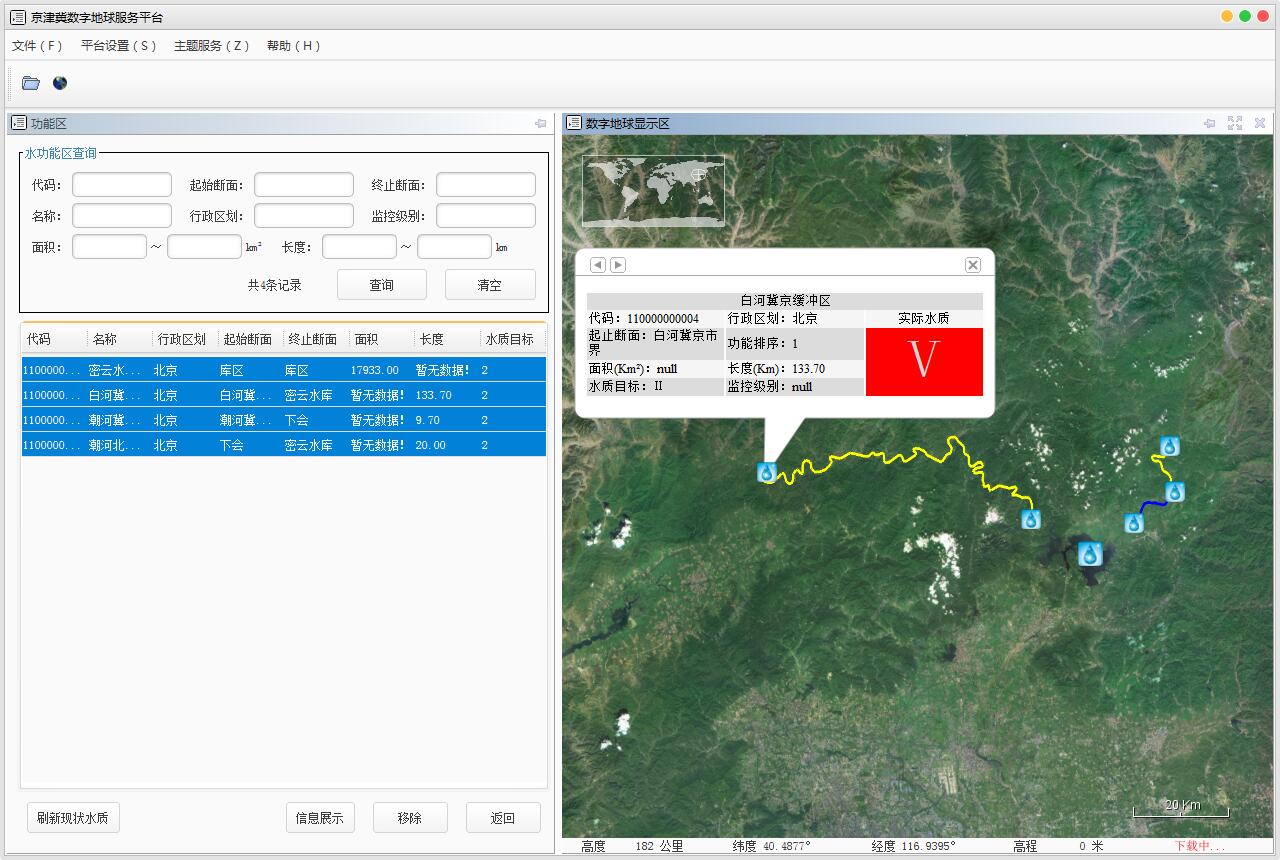

4.2水功能区监测主要对水功能区的起止断面、长度、水质目标、实际水质情况等进行监测。还可以从此进入到水功能区的拓扑关系水网，进行复杂的分析计算等业务服务。

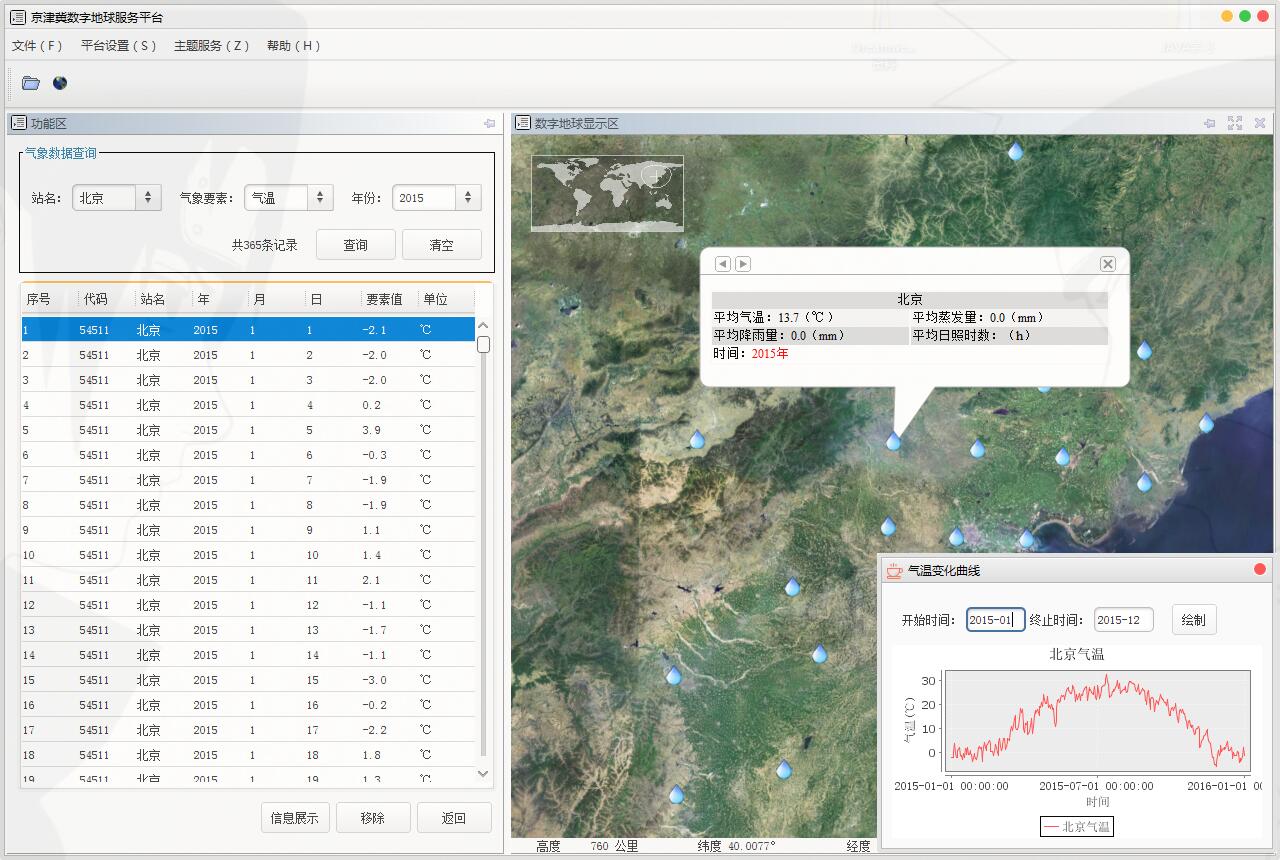

5.水文气象主要是对水文、气象站信息的展示。收集到京津冀地区26个气象站的数据，八个要素气象，查看各站点的年平均值，并绘制气温、降水量等其他各要素的变化曲线。

6.水资源主题下包括水资源量、供用水量统计。

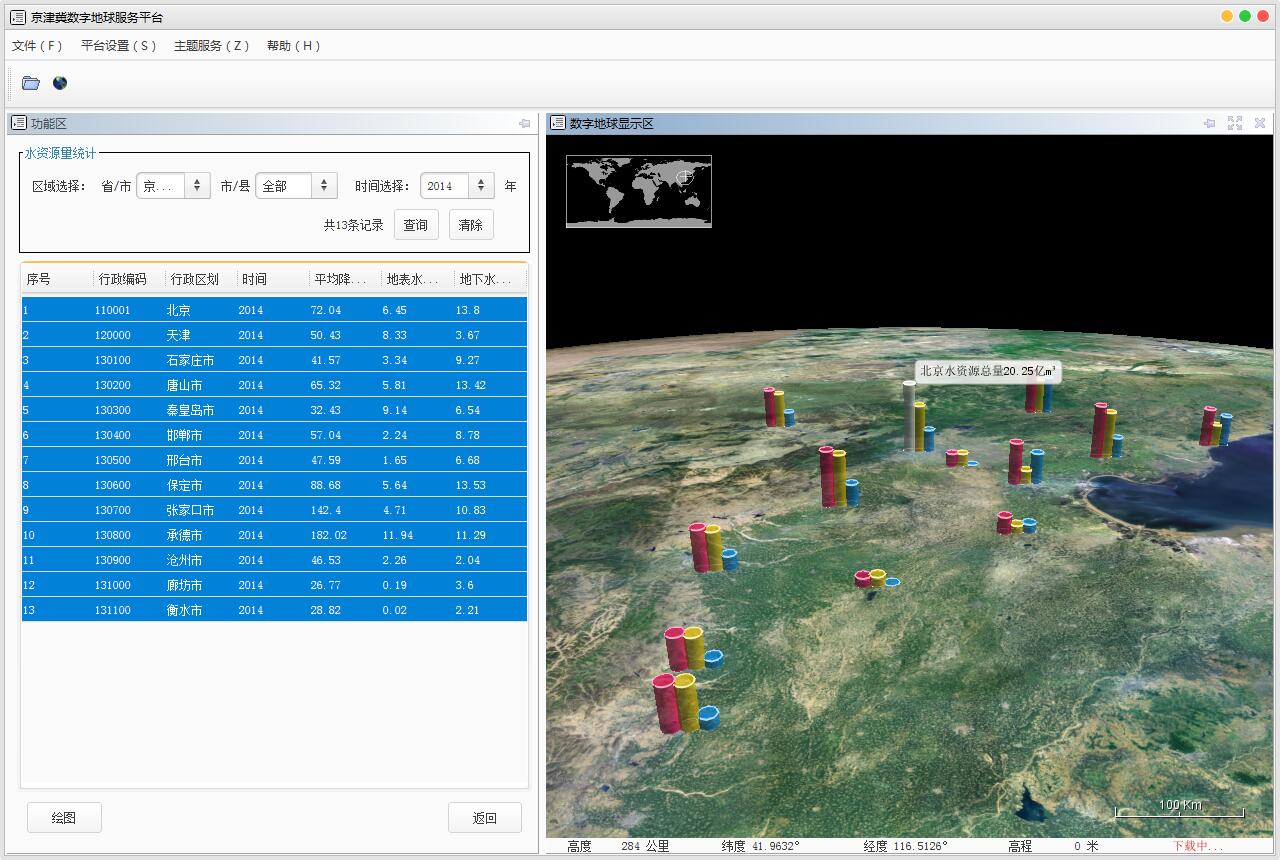

6.1水资源量中主要对京津冀各市区地表水、地下水资源量及水资源总量三维展示。更加直观对比各市区的地表、地下的水资源情况，如下图所示。

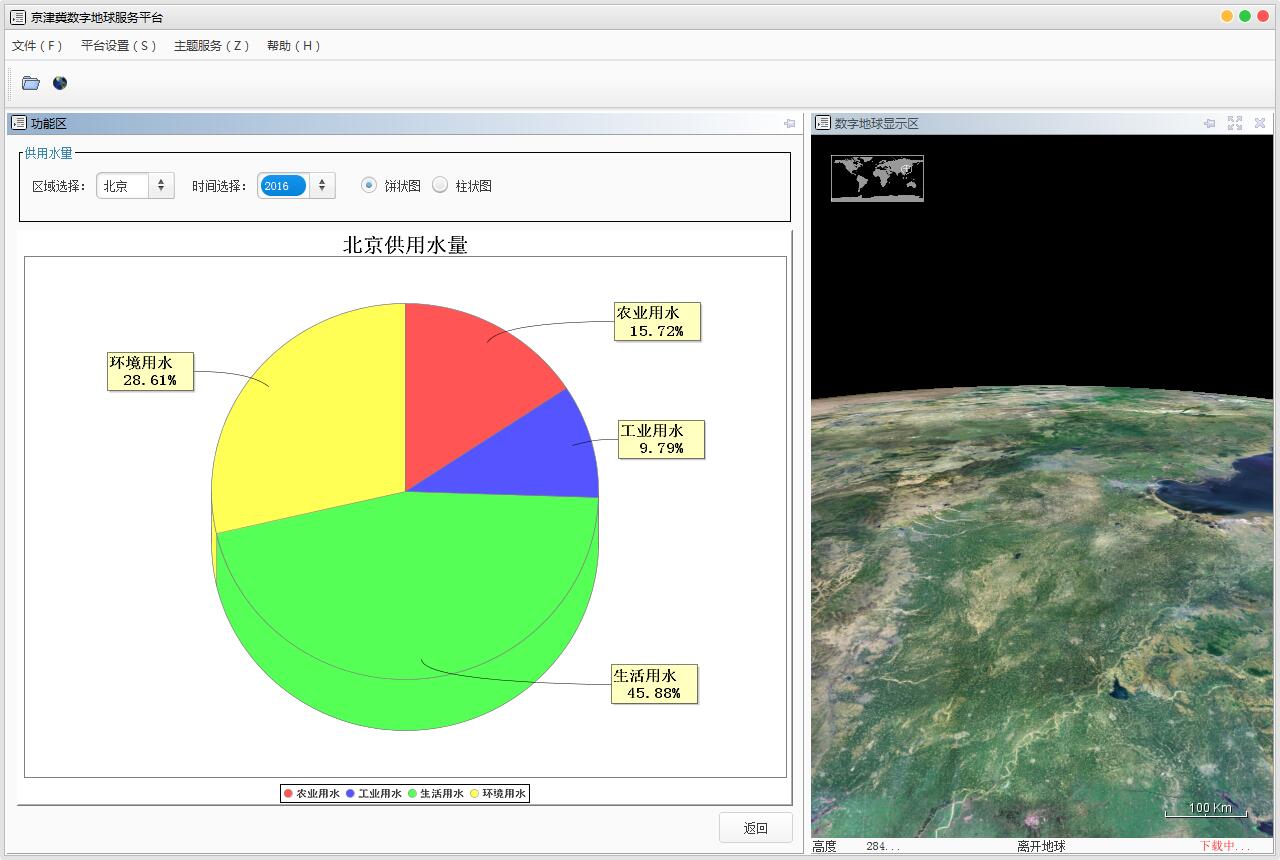

6.2供用水量通过绘制饼状图和柱状图绘制看出京津冀地区各行业用水的占比情况等。

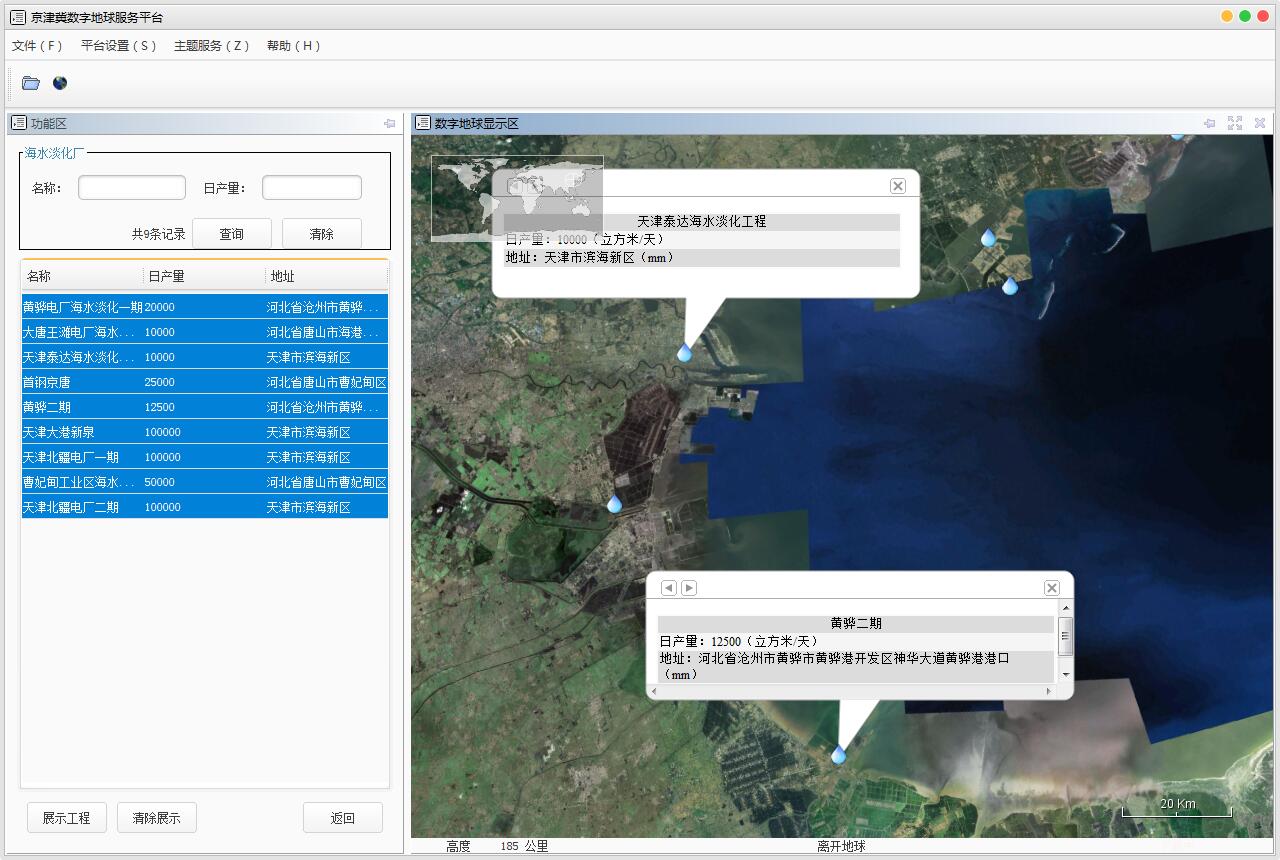

7.非常规水资源主题主要以海水淡化厂为例，通过在数字地球中展示海水淡化厂的位置及基础信息，并从此可以进入到海水淡化厂的具体处理流程工艺中去。就是我们的第三种工艺流程水网 。

8.河长制主题中以河长信息为例，主要展示北京市的河长信息，其按照的河流湖泊划分，如官厅水库、十三陵水库、永定河、北运河、城市河湖等河长信息。

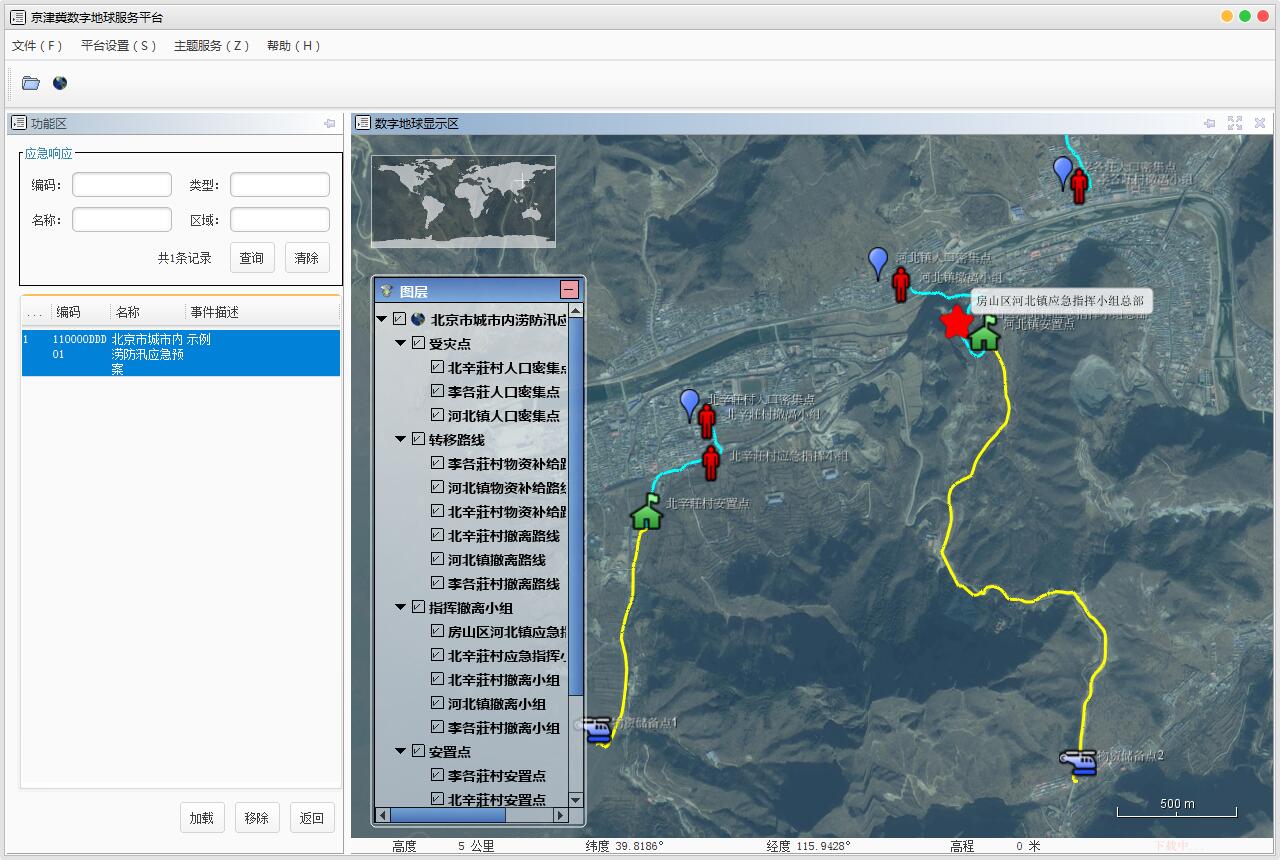

9.应急响应主题以预案数字化展示为例，如北京市城市内涝防汛预案的规划，可以在数字地球平台中进行应急路线的规划如物资储备点、转移撤离的路线、工作小组等地理位置的展示及其他信息等等。
